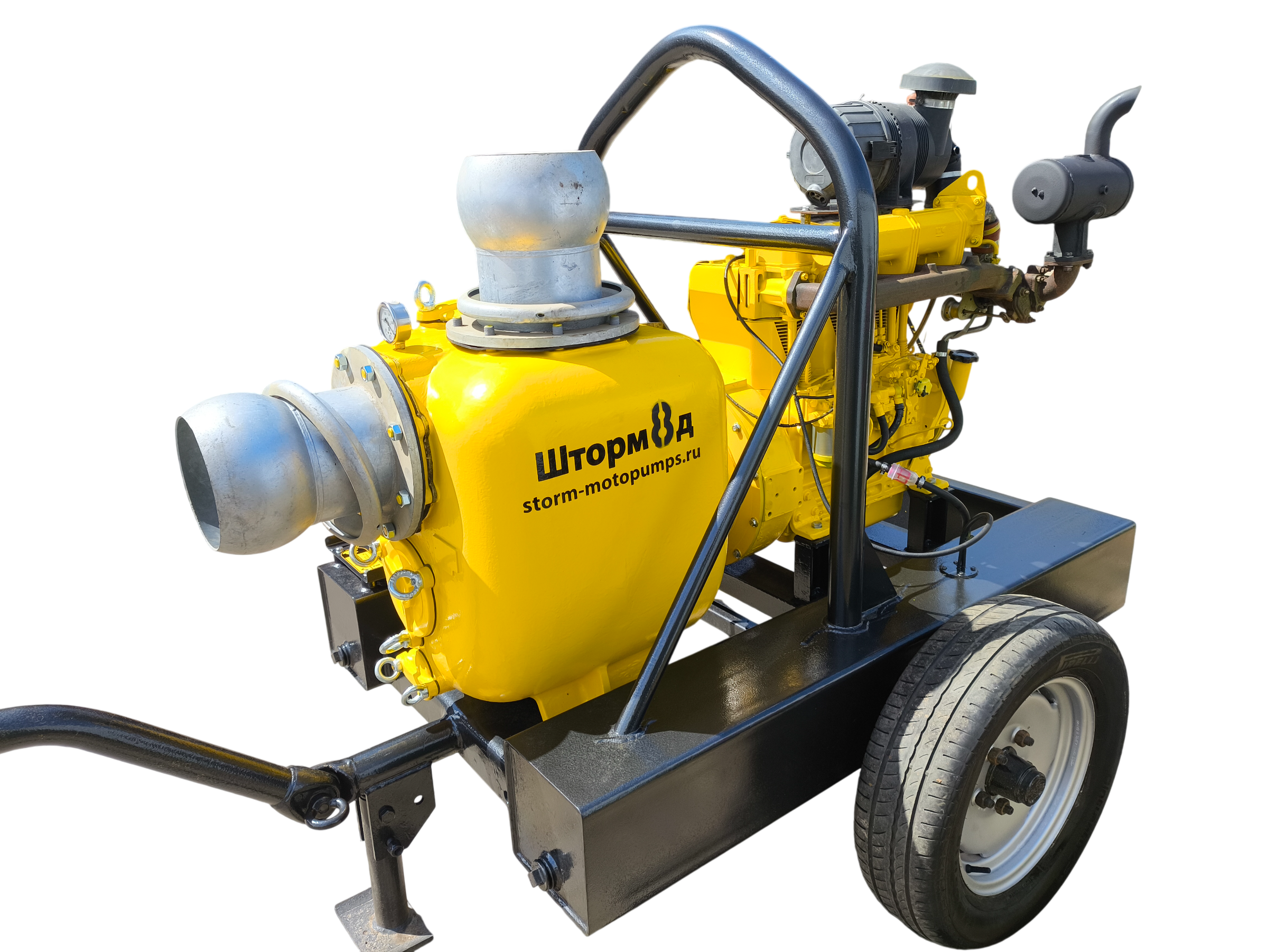

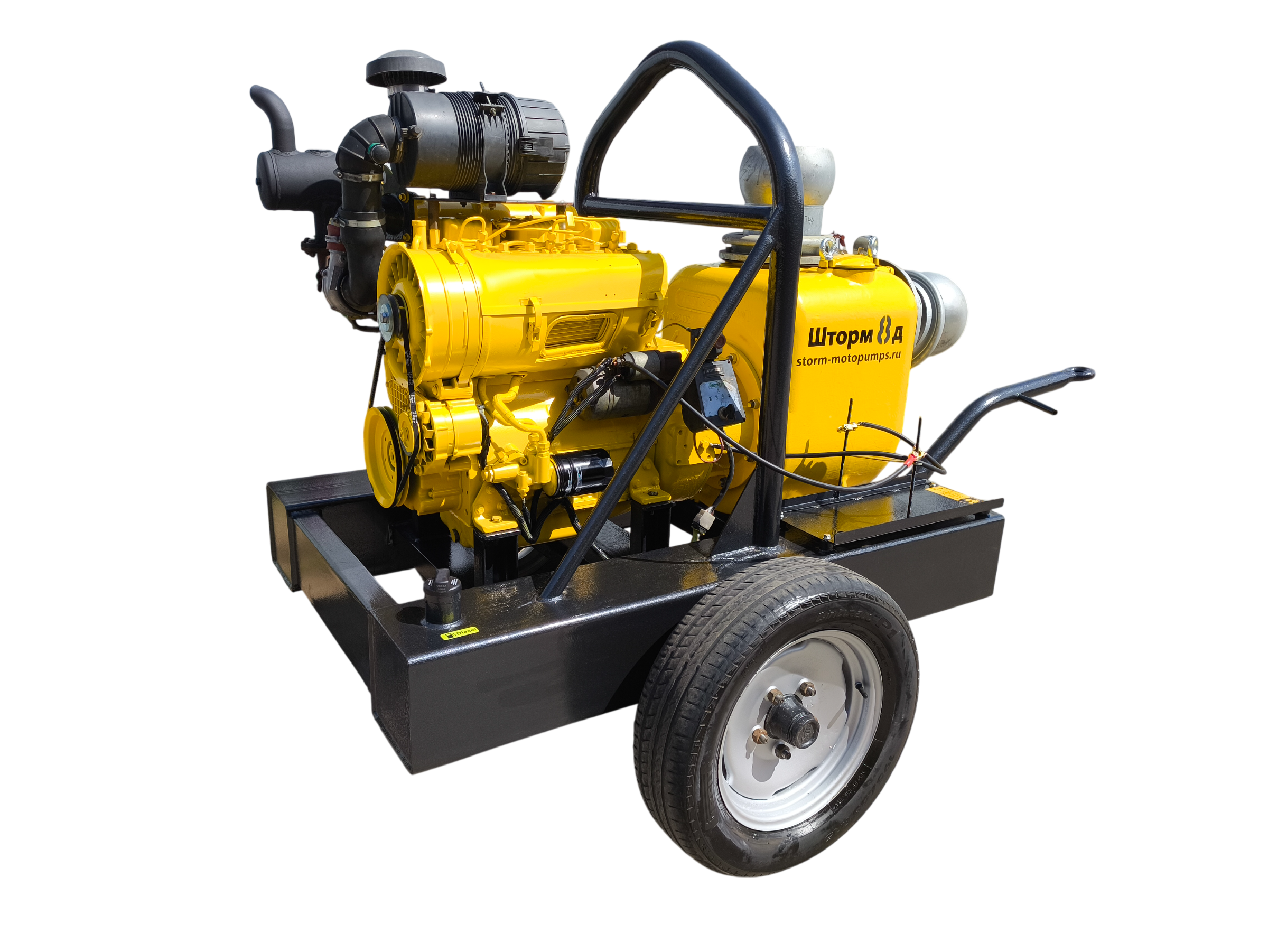

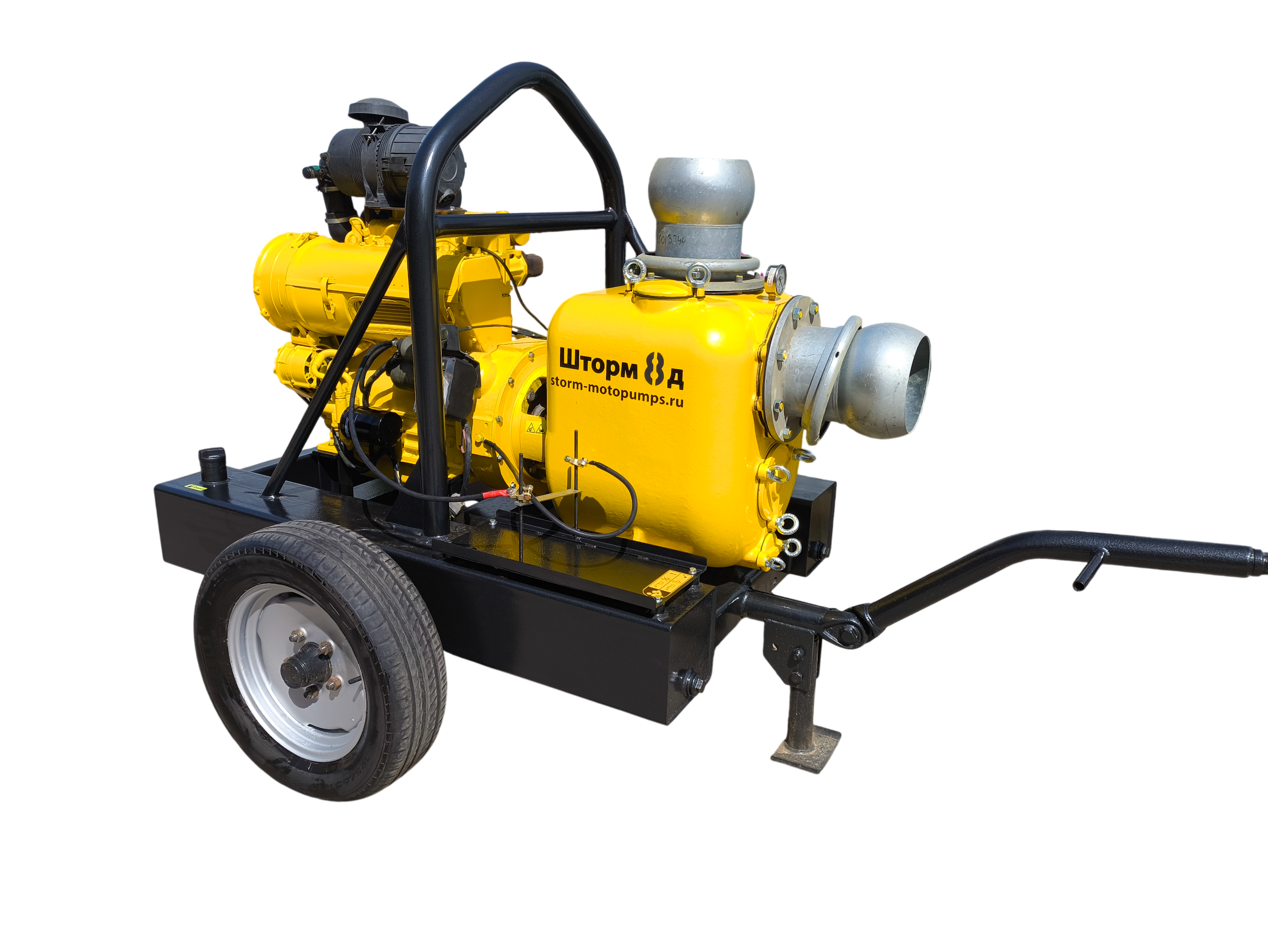

Насосная станция (мотопомпа) дизельная Шторм 8Д

Принцип работы самовсасывающих насосов

Воздух (желтые стрелки) всасывается в насос за счет вакуума,вырабатываемого при вращении рабочего колеса, и смешивается с жидкостью (голубые стрелки), содержащейся в корпусе насоса. Смесь воздуха и жидкости подается в заливную камеру, где воздух, обладающий меньшей, чем жидкость плотностью, отделяется и выводится через напорную магистраль, в то время, как жидкость, обладающая большей плотностью, подается обратно и рециркулирует. После того, как из всасывающей линии будет таким образом удален весь воздух, насос производит заливку и работает в режиме обычного центробежного насоса. Кроме того, насос может перекачивать жидкостно-воздушные смеси. Обратный клапан, которым оснащен насос, служит для двух целей: он предотвращает выливание жидкости из всасывающей трубы, когда насос не работает, а при случайном сливе жидкости из всасывающей линии в корпусе насоса остается количество жидкости, достаточное для последующей заливки. Напорная магистраль насоса должна обеспечивать выделение в атмосферу
